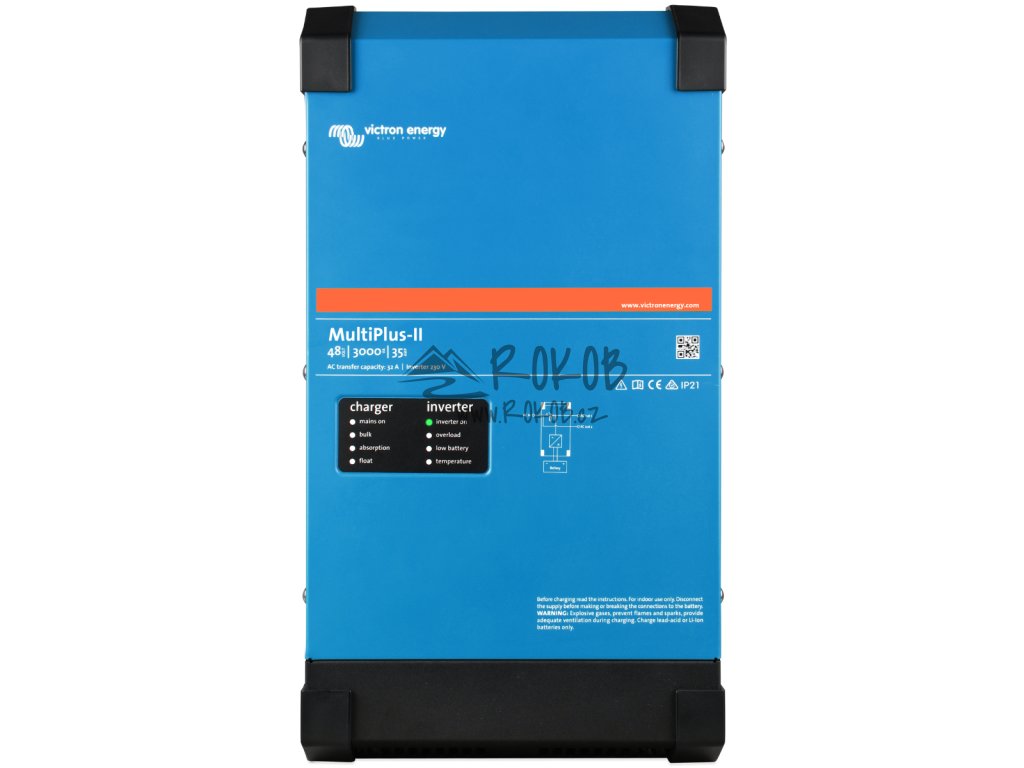

Měnič/nabíječ Victron Energy MultiPlus-II 48V/3000VA/35A-32A

Má všechny funkce jednotky MultiPlus a navíc s možností připojení externího proudového čidla pro funkce PowerControl a PowerAssist s optimalizaci vlastní spotřeby (max. 32A).

Má také všechny funkce jednotky MultiGrid se zabudovanou anti-islanding ochranou na svém AC vstupu – zesílená ochrana zabránění nežádoucím dodávkách do distribuční sítě v případě jejího výpadku.



ESS: Systémy pro skladování energie
MultiPlus-II je klíčovým prvkem v systému Victron ESS, který poskytuje flexibilitu pro kombinaci se solárními MPPT regulátory nebo se síťovými FV měniči.



MultiPlus-II, jak název napovídá, je kombinací střídače a nabíječky v jednom elegantním provedení. Jeho řada funkcí zahrnuje čistě sinusový měnič, adaptivní nabíjení, hybridní technologii PowerAssist a další funkce pro integrace do různých typů systémů.



MultiPlus-II je vybaven jedním AC vstupem pro připojení distribuční sítě nebo např. generátoru.

Pokud jsou potřeba dva AC vstupy, pak zvolíme jednotku Quattro.



MultiPlus-II je vybaven dvěma AC výstupy. Hlavní výstup AC1 zajistí dodávky energie bez přerušení napájení. Např. v režimu UPS MultiPlus-II převezme napájení připojených spotřebičů (za méně než 20 milisekund) v případě výpadku distribuční sítě nebo generátoru.

Druhý AC výstup je funkční pouze tehdy, když je k dispozici AC vstup (distribuční síť/generátor). Zátěž, která by rychle vybila akumulátory, jako například ohřívač vody, je tedy možno připojit k tomuto výstupu a ta bude napájena pouze z AC zdroje.



Hlavní DC výstup poskytuje výkonné plnohodnotné nabíjení akumulátorů prostřednictvím systému "adaptivního nabíjení". Software řídí třístupňový automatický proces dobíjení tak, aby vyhovoval stavu baterie, a přidává čtvrtou fázi dobíjení - udržovací nabíjení. Kromě tohoto, MultiPlus-II může nabíjet i druhou baterii pomocí nezávislého výstupu dobíjení určeného např. pro startovací baterie generátoru s maximálním nabíjecím proudem 4 A. MultiPlus-II je určen pro nabíjení všech typů olověných, alkalických i lithiových baterií.





Až 6 jednotek MultiPlus-II může pracovat paralelně k dosažení vyššího výkonu.



Tři jednotky stejného typu mohou být nakonfigurovány pro třífázový provoz s fázovým posunem. Ale to není vše, až 6 paralelně řazených jednotek může tvořit jednu fázi. Třífázový systém tak může sestávat až z 18 jednotek se souhrnným trvalým výstupním výkonem 43,2 kW/54 kVA a nabíjecím výkonem 630 A.



MultiPlus-II zamezí přetížení výkonově omezeného AC zdroje např. proudově omezené el. přípojky  nebo generátoru. Pokud by mělo dojít velkým odběrem k přetížení vstupního AC zdroje, bude v prvním kroku automaticky snížen nabíjecí proud do baterie (PowerControl). Energie pro nabíjení je přesunuta pro napájení AC spotřebičů. V druhé kroku dochází k posílení vstupního AC zdroje proudem odebíraným z baterie (PowerAssist). Na AC výstup přichází společně energie z AC zdroje i z baterie (měniče).



AC proud můžete mít k dispozici i v případě výpadku distribuční sítě. MuliPlus-II může být použit jak v off-grid (ostrovních) systémech, tak ve fotovoltaických systémech trvale připojených k distribuční síti. MultiPlus-II není vybaven vstupem pro FV pole, je ale předurčen ke spolupráci s MPPT regulátory (DC coupling systémy) nebo síťovými měniči (AC coupling systémy) umístěnými na AC vstupu a/nebo AC výstupu. Více zde v popisu ESS: https://www.victronenergy.com/live/ess:design-installation-manual



- V případě jednoduché např. UPS instalace, lze nastavení snadno provést během několika minut pomocí DIP přepínačů na MultiPlusu-II nebo softwarem VE.Configure 3 a PC.

- Paralelní a třífázové aplikace mohou být konfigurovány pomocí softwaru VE.Bus Quick Configure (do tří jednotek) nebo složitější systémy pomocí softwaru VE.Bus System Configurator (nad tři jednotky) a PC.

- Off-grid a hybridní FV instalace pro podporu vlastní spotřeby a větší energetické nezávislosti, které zahrnují síťové střídače a/nebo solární MPPT nabíječe, lze konfigurovat pomocí softwaru VE.Configure 3 s využitím příslušných asistentů (specializované funkce pro konkrétní aplikace).

- MultiPlus-II disponuje několika programovatelnými relé a pomocnými kontakty pro celou řadu doplňkových funkcí

- Základní software VE.Configure 3 ale i ostatní softwary pro možnost konfigurace si můžete zdarma stáhnout na následujícím odkazu: https://www.victronenergy.com/support-and-downloads/software

 Pro uvedené softwary budete potřebovat PC komunikační rozhraní MK3-USB.



Sledujte a ovládejte svůj systém lokálně nebo vzdáleně přes internet z libovolného místa na světě pomocí bezplatné aplikace VRM a bezplatného portálu VRM: https://vrm.victronenergy.com/landingpage

Přístup může být z telefonu, tabletu, notebooku nebo počítače pro různé operační systémy. Pro vzdálený přístup potřebujete jeden z následujících ovládacích panelů a pak máte k dispozici možnost monitoringu a konfigurace systému odkudkoliv na světě:

Color Control GX

Venus GX



V kombinaci s ColorControl GX nebo VEnus GX zajišťuje počítání stavu nabití baterie v procentech (SOC)





1. Základní instalace jednotky MultiPlus-II s externím digitálním multifunkčním panelem (volitelné). Určeno do systémů, kdy není vždy dostupná síť (typicky karavany, lodě), režim UPS. Spotřebiče na AC out-1 jsou napájeny jak ze sítě (přednostně), tak z baterie. Spotřebiče na AC- out2 jsou napájeny pouze ze sítě, v případě výpadku sítě nejsou napájeny.



 2. Základní instalace jednotky MultiPlus-II s digitálním multifunkčním panelem (volitelné). Určeno do systémů, kdy není vždy dostupná síť (typicky karavany, lodě). Režim UPS. Spotřebiče na AC out-1 jsou napájeny jak ze sítě (přednostně), tak z baterie. Použit proudové čidlo u AC- out2, který je mimo MultiPlus-II. Spotřebiče na AC out-2 jsou napájeny přednostně ze sítě, v případě možného překročení vstupního AC proudu jsou napájeny i z baterie. Nejsou napájeny při výpadku sítě.



3. Koncepce hybridního solárního systému ESS (Energy Storage System) - DC coupling koncepce s použitím MPPT solárního regulátoru. Spotřebiče na AC out-1 jsou napájeny přednostně z fotovoltaiky a/nebo baterie, v případně nedostatku této energie nebo přetížení měniče i ze sítě. V případě výpadku sítě jsou napájeny z fotovoltaiky a/nebo baterie (je-li zde energie dostupná a není přetížen měnič). Spotřebiče na AC- out2 jsou také napájeny přednostně z fotovoltaiky a/nebo baterie, v případně nedostatku této energie nebo přetížení měniče i ze sítě. V případě výpadku sítě nejsou tyto spotřebiče napájeny (nezálohované spotřebiče). Fotovoltaika při výpadku sítě vyrábí energii.



4. Koncepce hybridního solárního systému ESS (Energy Storage System) - DC-coupling koncepce s použitím MPPT solárního regulátoru s umístěním nezálohovaných spotřebičů mimo MultiPlus-II a za použití proudového čidla. Systém podobný předchozímu systému jen s tím rozdílem, že nezálohované spotřebiče nejsou napojeny na AC výstup, ale na AC vstup. Je použito proudové čidlo (měřící rozsah 0-35A). Spotřebiče na AC out-1 jsou napájeny přednostně z fotovoltaiky a/nebo baterie, v případně nedostatku této energie nebo přetížení měniče i ze sítě. V případě výpadku sítě jsou napájeny z fotovoltaiky a/nebo baterie (je-li zde energie dostupná a není přetížen měnič). Spotřebiče na AC- out2 jsou také napájeny přednostně z fotovoltaiky a/nebo baterie (přes AC vstup), v případně nedostatku této energie nebo přetížení měniče i ze sítě. V případě výpadku sítě nejsou tyto spotřebiče napájeny (nezálohované spotřebiče). Fotovoltaika při výpadku sítě vyrábí energii.



5. Koncepce hybridního solárního systému ESS (Energy Storage System) – AC coupling koncepce s použitím síťového FV měniče umístěném na AC – out1 (pouze měniče značky Fronius). Spotřebiče na AC out-1 jsou napájeny přednostně z fotovoltaiky a/nebo baterie, v případně nedostatku této energie nebo přetížení měniče i ze sítě. V případě výpadku sítě jsou napájeny z fotovoltaiky a/nebo baterie (je-li zde energie dostupná a není přetížen měnič). Spotřebiče na AC- out2 jsou také napájeny přednostně z fotovoltaiky a/nebo baterie, v případně nedostatku této energie nebo přetížení měniče i ze sítě. V případě výpadku sítě nejsou tyto spotřebiče napájeny (nezálohované spotřebiče). Fotovoltaika při výpadku sítě vyrábí energii. MultiPlus-II dokáže nabíjet baterii z fotovoltaiky přes svůj AC výstup a regulovat v případě potřeby (malá spotřeba, baterie nabitá) výkon síťového měniče frekvenčně nebo datově.



6. Koncepce hybridního solárního systému ESS (Energy Storage System) - AC coupling koncepce s použitím síťového FV měniče umístěném na AC – out1 (pouze měniče značky Fronius) s umístěním nezálohovaných spotřebičů mimo MultiPlus-II a za použití proudového čidla. Systém podobný předchozímu systému jen s tím rozdílem, že nezálohované spotřebiče nejsou napojeny na AC výstup, ale na AC vstup. Je použito proudové čidlo (měřící rozsah 0-35A). Spotřebiče na AC out-1 jsou napájeny přednostně z fotovoltaiky a/nebo baterie, v případně nedostatku této energie nebo přetížení měniče i ze sítě. V případě výpadku sítě jsou napájeny z fotovoltaiky a/nebo baterie (je-li zde energie dostupná a není přetížen měnič). Spotřebiče na AC- out2 jsou také napájeny přednostně z fotovoltaiky a/nebo baterie (přes AC vstup), v případně nedostatku této energie nebo přetížení měniče i ze sítě. V případě výpadku sítě nejsou tyto spotřebiče napájeny (nezálohované spotřebiče). Fotovoltaika při výpadku sítě vyrábí energii. MultiPlus-II dokáže nabíjet baterii z fotovoltaiky přes svůj AC výstup a regulovat v případě potřeby (malá spotřeba, baterie nabitá) výkon síťového měniče frekvenčně nebo datově.



7. Možný je i koncept umístění síťového měniče na AC vstup. Stejně tak je možná i paralelní topologie, tedy MultiPlus-II je připojen k síti a spotřebičům pouze přes AC vstup (AC výstupy nevyužity). Odběr energie ze sítě a/nebo solární energie pro dobíjení baterie a napájení spotřebičů se děje pouze tímto jedním přípojem.
