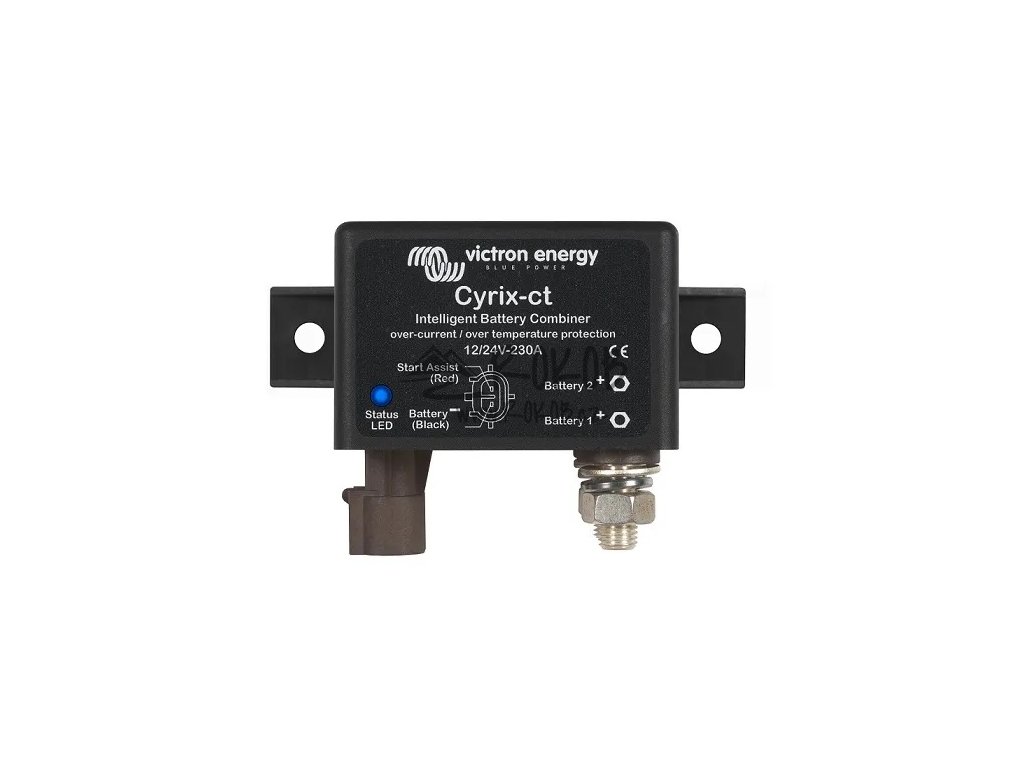

Propojovač baterií Cyrix-ct 12-24V 230A
Kód: 2908Detailní popis produktu
Inteligentní propojovač baterií Cyrix-ct řídí nabíjení a odpojování startovací a provozní baterie. Pokud je na jedné z baterií dosaženo napětí 13,0 V (26 V) po dobu 10 minut nebo 13,8 V (27,6 V) po dobu 4 sekund, Cyrix-ct baterie propojí a dochází k nabíjení obou baterií současně do plně nabitého stavu. Jakmile na jedné z baterií klesne napětí pod 12,8 V (25,6 V) po dobu 10 minut nebo 11,8 V (23,6 V) po dobu 4 sekund, dojde k vzájemnému odpojení baterií. Toto propojování a odpojování funguje obousměrně. Baterie mohou být odlišných kapacit, typů a konstrukcí. Předpokládá se, že každá baterie napájí své vlastní spotřebiče.
Bližší popis zapojení viz dokumenty níže.
Určeno pouze pro napětí 12 nebo 24 V.
Technické údaje:
Pracovní napětí: 12 nebo 24 V (autodetekce)
Maximální kontinuální proud v systému: 230 A
Maximální proud (5 sekund): 500 A
Spotřeba proudu pokud není zařízení sepnuté: 4 mA
Připojovací napětí (se zpožděním přibližně 10 minut): 13 V/ 26 V
Připojovací napětí (se zpožděním přibližně 4 sekundy): 13,8 V/ 27,6 V
Odpojovací napětí (se zpožděním přibližně 10 minut): 12,8 V/ 25,6 V
Odpojovací napětí (se zpožděním přibližně 4 sekundy): 11,8 V/ 23,6 V
Odpojovací přepětí: 16 V (32 V)
Rozměry bez vývodů: 65 x 100 x 50 mm
Materiál krytu: černý plast
Hmotnost: 660 g
Stupeň ochrany: IP54
Doplňkové parametry
| Kategorie: | Propojovače baterií Cyrix |
|---|---|
| Hmotnost: | 0.3 kg |
-
Datasheet-Cyrix-ct-120A-230A-EN.pdf (799.7 kB)
-
Cyrix-i 12-24V 225A - manuál - CZ.pdf (454 kB)
-
Schémata Cyrix-i 12-24V 225 A.pdf (413.4 kB)
