Solární regulátor PWM Win300-N, 12V/20A pro různé baterie

Detailní popis produktu

Regulátor Win300 patří ke skupině PWM solárních regulátorů, umožňující nastavení druhu nabíjené baterie (Pb AGM, Pb GEL, Pb WET, Pb Calcium, LiFePO4, Li-Ion, LTO). Tím jsou určeny i příslušné provozní parametry. Primárně jsou tyto regulátory určeny pro provoz v mobilních zařízeních, např.karavanech nebo lodích.

**Stručný popis regulátorů PWM:**
Solární regulátory PWM připojují solární panely přímo k nabíjené baterii a po dosažení nastaveného či daného svorkového napětí baterie je následná regulace řešena pulsním omezením-přerušením proudu. Toto se děje ve frekvenci jednotek až desítek Hz a u některých regulátorů je indikováno blikáním LED s označením „charge“ nebo „solar“. Regulátory jsou vhodné pro panely se shodným systémovým napětím jako je napětí baterie, jinak dochází ke ztrátám, kdy se část výkonu zmaří vlivem nevhodné V-A charakteristiky panelu.

**Specifikace:**
Rozsah napětí baterie pro aktivní nabíjení: 9-14V
Baterie: Pb AGM, Pb GEL, Pb WET, Pb Calcium, LiFePO4,Li-Ion, LTO
Napětí ”boost”: 12,6-14,9V / 1-2hod. (v závislosti na druhu baterie)
Udržovací napětí plně nabité baterie: 13,6V pro Pb baterie
4-stupňové automatické nabíjení baterie metodou CC/CV
(CC, CV boost, CV vyrovnávací, CV udržovací - jen pro Pb bat.)
Ochrana proti přepětí: 12,8V-15,8V (v závislosti na druhu baterie)
Odpojení regulátoru při Uvst<9-11V (v závislosti na druhu baterie)
Teplotní kompenzace: -4,17mV/K (boost,equal), -3,33mV (float)
Max. nabíjecí proud: 20A
Max. napětí FV panelu: 40V
Max. výkon panelu: 300W
Max. napětí baterie: 25V
Vlastní spotřeba 6mA
LCD displej s údaji o stavu a nabíjení baterie-viz.obr
Připojovací terminál pro vodiče do 4mm2

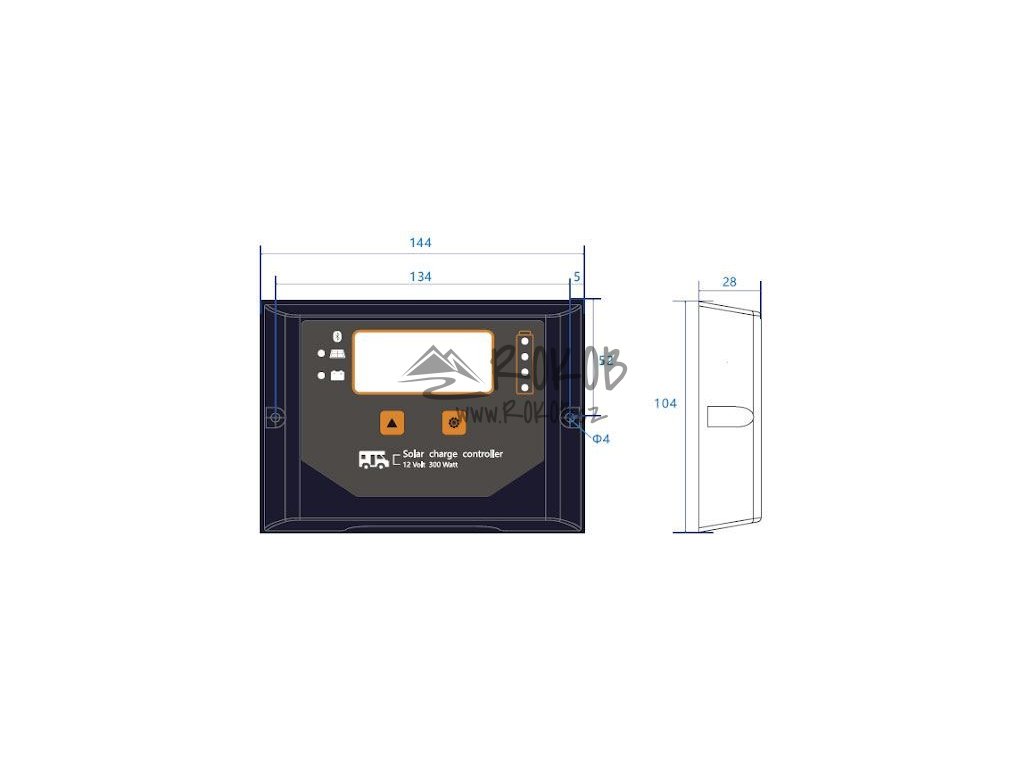

Rozměry: 144x104x28mm
Hmotnost 230g
